1、高密度集成需求?：航空航天設備對電子系統集成度要求持續提升，PCB長板憑借大尺寸優勢，可在單板上集成飛行控制、通信導航及能源管理等核心模塊，減少設備間物理連接點，顯著提升系統可靠性。例如，衛星通信系統通過長板集成射頻模塊與天線陣列，信號傳輸路徑縮短30%，功耗降低18%。

2、極端環境適應性?：航空航天設備需在-40℃至200℃溫差、高輻射及強振動環境下穩定運行。聚酰亞胺（PI）基材的長板耐溫性可達300℃，介電損耗較傳統FR-4材料降低60%，成為深空探測器電路板的首選材料。同時，碳纖維增強復合材料的應用使長板重量減輕40%，同時保持結構強度。

二、技術瓶頸與突破方向

1、材料性能優化?：現有聚四氟乙烯（PTFE）材料雖具備低介電常數特性，但其加工難度與成本制約大規模應用。研發中的陶瓷填充改性聚酰亞胺材料，介電常數可降至2.3以下，加工成本較PTFE降低35%，預計2026年實現量產。

2、制造工藝升級?：大尺寸層壓工藝精度需提升至±15μm以內，激光直接成像（LDI）技術可將長板對位誤差控制在20μm，較傳統曝光技術精度提升50%。3D打印技術實現異形長板快速成型，設計周期縮短60%，已在無人機機翼電路板驗證應用。

三、新興應用場景拓展

1、低空經濟設備核心載體?：電動垂直起降飛行器（eVTOL）需在1.2m×1.5m尺寸內集成2000+電子元件，長板通過20層堆疊設計實現動力控制與傳感系統一體化，布線密度提升至120線/cm2，滿足Class3航空可靠性標準。

3、深空探測系統升級?：火星探測器采用1.5m超長PCB，集成自主導航與故障診斷系統，通過嵌入式光纖傳感器實時監測電路板形變，數據采集頻率達1000Hz，較傳統方案提升5倍。

四、未來發展趨勢

1、材料-工藝協同創新?：氮化鋁陶瓷基板與低溫共燒陶瓷（LTCC）技術結合，使長板在保持高熱導率（170W/mK）的同時，實現10μm線寬/線距精度，適用于星載相控陣?yán)走_(dá)系統。

2、智能化技術滲透?

自修復導電油墨技術可將長板斷路修復時間壓縮至10ms內，配合AI驅動的預測性維護系統，設備壽命延長至15年以上。2027年擬發射的“天宮四號”空間站已測試該技術，電路故障率降低至0.001次/千小時。

全球PCB市場規模持續擴大，2025年預計達968億美元，中國占全球比重超50%，2025年市場規模將達4333億元。增長主要源于5G、AI、新能源汽車等技術驅動，高端產品（如多層板、HDI板）需求顯著提升。長板作為高密度集成場景的核心組件，在服務器、汽車電子、通信設備等領域的需求尤為突出，其技術升級推動全球市場向高精度、高可靠性方向發展。

二、對PCB長板需求最迫切的行業

1、通信與數據中心

• 需求核心：5G基站、服務器、交換機等設備依賴大尺寸（≥600mm×500mm）、多層（≥16層）長板，用于高頻信號傳輸與數據處理。
• 技術要求：低損耗基材（如PTFE）、阻抗控制（50Ω±5%）、背鉆工藝以減少信號反射。

2、新能源汽車

• 需求爆發點：動力電池管理系統（BMS）、ADAS域控制器等需高可靠性長板，耐受-40℃~125℃溫差及振動沖擊。
• 關鍵挑戰：散熱設計（銅基板/鋁基板）、抗翹曲（平面度≤0.1mm/m）及三防涂層防護。

3、消費電子（智能手機、平板）

• 需求趨勢：設備輕薄化推動長板小型化（長度≤300mm），但層數增加（8~12層HDI），用于集成5G射頻與多攝像頭模組。
• 工藝難點：盲孔填銅（THD≥85%）、激光鉆孔精度（孔徑≤50μm）。

4、工業自動化與機器人

• 應用場景：PLC控制器、伺服系統等需長板實現多接口集成，要求抗電磁干擾（EMI）及長期穩定性。
• 技術方向：剛性-柔性結合板（Rigid-Flex）、高Tg材料（Tg≥170℃）。

5、半導體封裝（如IC載板）

• 需求特性：Chiplet、3D封裝需高精度長板（線寬/間距≤20μm），匹配芯片熱膨脹系數。
• 材料升級：ABF載板（玻璃芯）、BT樹脂基板需求激增。

6、醫療設備

• 特殊要求：CT、MRI設備控制板需生物相容性、耐消毒腐蝕，并滿足低噪聲（阻抗均勻性±5%）。
• 工藝重點：表面沉金（Au≥0.05μm）或OSP處理，三防涂層防護。

7、航空航天與國防

• 核心需求：航空導航、雷達系統依賴輕量化（鋁基板）、高可靠（IPC≥Class 3）長板，耐受極端環境。
• 認證：需通過AS9100、MIL-PRF-31032等標準。

PCB長板的市場需求在全球范圍內保持強勁增長，尤其是在汽車電子、通信設備、工業控制、消費電子和航空航天等行業的推動下，其需求尤為迫切。中國作為全球PCB行業的主要產區，將繼續引領市場增長，并通過技術創新和高端產品開發滿足日益增長的市場需求。未來，PCB長板行業將朝著高端化、區域集中化和可持續發展的方向邁進，為電子設備的發展提供重要支撐。隨著技術的不斷進步和下游應用的不斷拓展，PCB長板市場將迎來更加廣闊的發展前景。

1、基材消耗量激增?：長板PCB因物理尺寸擴大導致基材（如FR-4）用量呈平方級增長。例如，當PCB尺寸從600×600mm增至1200×1200mm時，板材成本將增加82%。若采用高頻或金屬基板（如鋁基板），其采購單價較普通材料高出40%-60%。

2、輔助材料成本疊加?：阻焊油墨、半固化片等輔助材料的用量同步增加，且大尺寸板材對材料均勻性要求更高，需使用高規格產品進一步推升成本。

二、工藝復雜度與設備投入

1、核心工藝升級?：PCB長板普遍采用激光鉆孔技術（孔徑<150μm）替代機械鉆孔，單孔加工成本增加47%。多層PCB長板需進行3次以上逐次層壓，對位精度需控制在±25μm以內，工藝耗時與設備損耗均高于普通PCB板。

2、設備適配性限制?：長板PCB生產需配置大尺寸曝光機（1200mm以上）和專用層壓設備，設備投資成本增加15%-20%。部分電路板制造廠商因設備限制需外協加工，額外支付20%-30%的協作費用。

三、良率損耗與質量控制

1、物理形變風險?：大尺寸板材在鉆孔和層壓環節易發生翹曲，次品率較普通PCB高3-5倍。以10層板為例，PCB長板良率通常降至83%，而普通PCB可達92%，導致原料浪費增加9%。

2、檢測成本攀升?：表面處理（如化學鎳金）在大面積板材上易出現厚度不均，需采用全自動光學檢測（AOI）設備多次掃描，檢測成本增加40%。

四、供應鏈與規模效應

1、非標物流成本?：長板PCB需定制防震包裝并采用特種運輸車輛，物流成本增加20%-30%。倉儲環節因占用空間較大，存儲成本提升約15%。

2、采購議價能力弱?：大尺寸板材市場需求量僅為標準尺寸的12%-18%，導致采購難以獲得批量折扣，特殊材料采購溢價達25%-40%。

五、設計優化與成本控制策略

1、拼板利用率優化?：通過合理排布將板材利用率提升至85%以上，可降低15%-20%的基材成本。但復雜形狀設計可能導致利用率下降至60%，反向推高單價。

2、工藝替代方案?：在非關鍵區域采用機械鉆孔與激光鉆孔組合工藝，可降低30%的鉆孔成本。局部使用普通阻焊油墨替代高性能產品，節省8%-12%的輔助材料費用。

1、寬溫基材?：采用玻璃化轉變溫度（T_g）≥170℃的FR-4或聚酰亞胺（PI）基材，支持-40℃~125℃寬溫域工作，避免高溫分層和低溫脆化。針對高頻場景，優選低損耗因子（D_f≤0.015@1GHz）基材，減少信號衰減。

2、金屬材料強化：?銅箔粗糙度控制在≤1.5μm，結合等離子體清洗工藝，提升孔壁結合力，降低CAF（導電陽極絲）風險。

二、?精細化設計優化?

1、電源與信號完整性?：采用8層以上堆疊設計，配置獨立電源層和地平面，將電壓波動抑制在±5%以內。

2、熱管理與機械加固?

BGA封裝器件采用底部填充膠（剪切強度≥25MPa），并增加散熱銅塊，使熱點溫升≤15℃。

多層板布局對稱化設計，Z軸熱膨脹系數（CTE）≤40ppm/℃，減少熱應力變形。

三、?嚴苛制造工藝控制?

1、層壓工藝?：階梯式升溫壓合（升溫速率≤3℃/min），層壓壓力≥350psi，層間結合力≥8N/mm，杜絕分層隱患。

2、表面處理?：沉金工藝（ENIG）鎳層厚度≥3μm、金層≥0.05μm，耐插拔次數≥500次，滿足高頻信號傳輸需求。阻焊油墨選用LPI型（硬度≥6H），通過96小時鹽霧測試，防止氧化腐蝕。

3、孔金屬化?：激光鉆孔后增加等離子凹蝕（凹蝕深度3-5μm），確保盲埋孔樹脂殘留率≤5%，提升導通可靠性。

四、?全維度測試驗證?

1、環境應力篩選（ESS）?：執行高加速壽命試驗（HALT），溫度循環范圍-55℃~150℃，振動量級20Grms，加速暴露潛在缺陷。

2、電氣性能測試?：TDR測試差分阻抗公差±5%，眼圖測試抖動容限≥30%，確保信號完整性。長期老化測試MTBF≥10萬小時，模擬15年壽命周期的性能衰減。

3、機械強度驗證?：抗彎強度≥500MPa，通過IEC 61373標準振動測試（頻率5-150Hz，加速度5Grms）。

五、?環境適應性增強?

1、三防處理?：噴涂聚氨酯三防漆（厚度20-30μm），通過IPC-CC-830B認證，防護等級達IP67。

2、防火與低毒要求?：基材阻燃等級UL94 V-0（自熄時間≤10秒），燃燒煙霧毒性滿足EN45545-2 R25標準。

3、抗震冗余設計?：關鍵焊點采用倒角銅柱加固，結合彈性硅膠緩沖層，耐受20G沖擊載荷。

六、?認證與標準化體系?

1、認證要求?：通過EN 50155（軌道交通電子設備標準）和EN45545-2（防火性能標準）雙重認證，確保全生命周期合規。

2、供應鏈管控?：元器件選用工業級（工作溫度-40℃~85℃）及以上產品，建立物料可追溯系統（批次追溯率100%）。

通過?高性能材料選型?（T_g≥170℃）、?精密仿真設計?（阻抗公差±5%）、?工藝參數嚴控?（層壓壓力≥350psi）及?全維度測試驗證?（HALT+MTBF），PCB長板在鐵路系統中可實現故障率≤0.1ppm的超高可靠性。結合?EN45545-2防火認證?（煙霧毒性控制）與?EN 50155環境適應性認證?，全面滿足軌道交通15年以上設計壽命要求。

一、熱管理問題解決方法

1、優化PCB布局：

– 合理放置高發熱元件，如將它們分散布置以避免熱量集中。

– 將溫度敏感元件遠離高發熱區域，并考慮風道設計以促進空氣流通。

2、使用散熱過孔：在高發熱元件下方布置散熱過孔，通過填充導熱材料（如銅）來增加導熱路徑。

3、增加散熱銅箔：增大鋪銅面積、增加銅箔層數或厚度，以提高散熱效果。

4、使用散熱片和導熱材料：對于高功率元器件，可以添加散熱片或使用導熱膠、導熱墊片來增強散熱。

5、采用熱仿真軟件：利用熱仿真軟件預測和優化電路板的熱性能，提前進行設計改進。

二、特殊材料或設計的應用

1、高導熱基材：

– 使用鋁基板、陶瓷基板等具有高導熱性的基材，這些材料能更有效地傳導熱量。

– 例如，鋁基板因其優異的導熱性和機械強度，被廣泛應用于LED照明和電源模塊中。

2、納米材料與復合材料：

– 石墨烯、碳納米管等納米材料因其超高的導熱性而被用于制造高導熱薄膜或涂層。

– 金屬基復合材料也因其優異的導熱性能而成為PCB散熱材料的研究熱點。

3、智能熱管理技術：

– 集成溫度傳感器和智能控制算法，實現動態熱管理，根據實時溫度調整元器件的工作狀態或散熱系統的運行模式。

PCB長板的熱管理問題可以通過多種方法解決，包括優化布局、使用散熱過孔和銅箔、添加散熱片和導熱材料等。同時，特殊材料和設計如高導熱基材、納米材料與復合材料以及智能熱管理技術也可以顯著提升熱管理效果，具體選擇哪種方法取決于實際應用場景和需求。

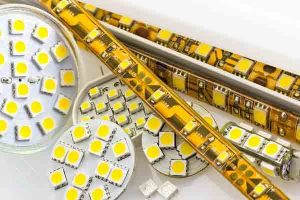

1、均勻的光分布：長板PCB能夠?qū)崿F(xiàn)燈珠的均勻分布，從而提供更加均勻、柔和的光線輸出。這對于燈箱燈條來說，意味著能夠減少光斑和陰影，提高照明質量。

2、高效的熱管理：PCB長板通常采用高導熱性的材料，有助于快速散發燈珠產生的熱量，保持燈條的穩定工作狀態，延長使用壽命。

3、穩定的電氣性能：PCB長板通過精密的電路設計，確保電流的穩定傳輸，減少電壓降和功率損耗，提高燈條的能效比。

4、靈活的配置：長板PCB可以根據燈箱燈條的具體需求進行定制，包括燈珠的布局、數量、顏色以及控制方式等，滿足多樣化的照明需求。

5、美觀的外觀：PCB長板本身具有光滑、平整的表面，能夠與燈箱燈條的設計完美融合，提升整體美觀度。

二、具體優勢

1、尺寸優勢：長板印刷電路板的長度可以根據燈箱燈條的具體尺寸進行定制，無需拼接，簡化了安裝過程，提高了生產效率。同時，長板的設計也有助于減少燈具的體積和重量，便于運輸和安裝。

2、成本優勢：雖然PCB長板的單價可能較高，但由于其在生產過程中的高效率和低損耗，總體成本相對較低。此外，由于減少了拼接和連接點，也降低了故障率和維護成本。

3、性能優勢：長板印刷電路板通過優化的電路設計和高質量的材料選擇，實現了更高的亮度、更好的色彩還原度和更長的使用壽命。這些性能優勢使得燈箱燈條在各種應用場景中都能表現出色。

4、定制化優勢：PCB長板可以根據客戶的需求進行定制化生產，包括燈珠的類型、顏色、亮度以及控制方式等。這種靈活性使得燈箱燈條能夠滿足不同客戶的個性化需求。

PCB長板在燈箱燈條中的應用效果良好，具有均勻的光分布、高效的熱管理、穩定的電氣性能、靈活的配置和美觀的外觀等優勢，這些優勢使得PCB長板成為燈箱燈條的理想選擇之一。

1、?鉆孔技術?
PCB長板采用?激光鉆孔技術?（如CO?/UV激光器），可加工孔徑小于150μm的微盲孔/埋孔，支持10層以上高密度堆疊，布線密度提升40%以上?。而普通PCB多依賴?機械鉆孔?，最小孔徑通常為200μm以上，僅支持通孔設計，層間互聯密度較低?。

2、?基材選擇?
長板需使用?低介電損耗材料?（Df＜0.004），如聚酰亞胺樹脂或改性環氧樹脂，其玻璃化轉變溫度（Tg）＞180℃，適用于高頻信號傳輸?。汽車電子領域的長板還會采用鋁基/銅基金屬芯板以提升散熱性能?。普通PCB則以普通FR-4基材為主（Tg=130℃），介電損耗值達0.02以上，無法滿足高頻或高溫需求?。

3、?層壓工藝?
多層長板需采用?逐次層壓工藝?，例如10層板需進行3次以上壓合，層間介質厚度控制在80μm以內，對位精度要求達±25μm?。普通多層板通常單次壓合完成，層間介質厚度普遍＞100μm，對位精度僅需±50μm?。

4、?線路制作?
長板的線寬/線距可達?3/3mil（0.075mm）?，需通過動態補償蝕刻技術控制銅箔表面粗糙度（Rz＜2μm），并借助仿真軟件優化差分對布線，實現±5%的阻抗控制精度?。普通PCB的線寬/線距多為6/6mil，阻抗控制精度僅需±10%，適用于低頻場景?。

5、?表面處理?
汽車長板采用?化學鎳鈀金工藝?，金層厚度＞0.05μm，耐鹽霧測試＞96小時?；工業級長板還會對局部區域進行阻焊開窗鍍厚金（＞2μm）以增強焊點可靠性?。普通PCB多采用噴錫（HASL）或OSP處理，金層厚度僅0.03μm，防護性能較弱?。

6、?可靠性檢測?
6.1、長板需通過多維度嚴苛測試：
信號完整性測試?：眼圖驗證10Gbps以上高速信號質量?；
熱沖擊測試?：-55℃~+150℃循環1000次驗證結構穩定性?；
CAF測試?：85℃/85%RH環境500小時抗離子遷移能力測試?。
6.2、普通PCB僅需基礎通斷測試和常規溫循測試?。

PCB長板通過?激光微孔、特種基材、多層壓合?等工藝實現高頻、高密度和高可靠性，但其成本與制造復雜度顯著高于普通PCB?，這些差異使其在5G通信、汽車電子等高端領域具備不可替代性?。
